Что такое термостат в обогревателе?

Что такое термостат в обогревателе: простое объяснение от инженера

Знаете ли вы, что правильное использование термостата в обогревателе может значительно сократить ваши расходы на отопление? Что такое термостат в обогревателе и почему его роль так важна, мы детально рассмотрим в этой статье.

Благодаря термостату обогреватель работает только тогда, когда это действительно необходимо, что существенно снижает энергопотребление. Кроме того, это устройство предотвращает перегрев оборудования, делая его использование более безопасным. В современном мире существует несколько основных типов термостатов: от простых механических до умных программируемых систем, каждый из которых имеет свои особенности.

Как инженер, я расскажу вам о принципах работы термостатов, их видах и особенностях применения. Мы рассмотрим, как правильное подключение терморегулятора повышает эффективность отопления и обеспечивает комфортную температуру в помещении, а также познакомимся с дополнительными функциями современных термостатов, включая программируемые режимы и дистанционное управление.

Что такое термостат в обогревателе: базовые принципы работы

Термостат — это неотъемлемая часть системы отопления, которая автоматически поддерживает заданную температуру в помещении или в самом оборудовании. В основе работы этого устройства лежит принцип контроля и регуляции теплового потока. Разберем детально, что представляет собой термостат в обогревателе и как он функционирует.

Определение термостата и его функции в системе обогрева

Термостат — это устройство, предназначенное для автоматического поддержания заданной температуры в системе отопления. Его основная функция — контролировать работу нагревательных устройств в зависимости от текущей температуры воздуха. Когда в помещении становится холоднее установленного значения, термостат активирует обогреватель; когда температура достигает заданного уровня, он отключает подачу энергии.

Присутствие термостата в системе отопления позволяет сочетать рациональный расход теплоносителя с комфортным микроклиматом. Это устройство выполняет несколько важных функций:

1. Поддерживает оптимальную температуру в помещении
2. Сокращает затраты на отопление
3. Увеличивает срок службы отопительного оборудования

Термостаты являются ключевыми компонентами в поддержании комфортных и энергоэффективных условий в современных помещениях. Они работают на основе принципа обратной связи, измеряя текущую температуру и регулируя работу системы обогрева для поддержания желаемого уровня комфорта.

Отличие термостата от терморегулятора: технические нюансы

Хотя термины "термостат" и "терморегулятор" часто используются как синонимы, между ними есть существенные различия. Термостат — это всегда самодостаточное комплексное устройство, состоящее из терморегулятора, датчиков, собирающих информацию об окружающей среде, и источника питания.

Основная функция термостата — оптимизация энергопотребления, то есть своевременное выключение и включение нагрева после достижения необходимых показателей. В свою очередь, терморегулятор, как составляющая термостата, выполняет определенное действие, непосредственно влияющее на процесс изменения температуры.

Если рассматривать терморегулятор как самостоятельное устройство, его функция также заключается в изменении температурных показателей согласно заданным величинам. Однако термостат преимущественно используется для поддержания определенного температурного режима.

Следовательно, можно сформулировать эту разницу так: значение слова "терморегулятор" может подразумевать отдельно взятый элемент, тогда как "термостат" — это полностью самостоятельное устройство, в состав которого входит регулятор тепла.

Физические принципы работы термостатического элемента

Принцип работы термостата основан на использовании термочувствительного элемента, который реагирует на изменения температуры в окружающей среде. В зависимости от конструкции, существует несколько физических принципов работы термостатов:

Биметаллические термостаты

Это простейший тип термостатов, состоящий из двух металлических пластин, соединенных вместе. Для их изготовления используются разные металлы, по-разному реагирующие на нагрев — одна пластина остается неподвижной при нагреве до заданной температуры, другая начинает изгибаться. Когда пластина нагревается, один из металлов расширяется больше другого, из-за чего вся полоса изгибается и разрывает электрическую цепь. При охлаждении пластина возвращается к первоначальной форме, замыкая цепь снова.

Газонаполненные термостаты

Принцип действия этих термостатов отличается от биметаллических. Термочувствительный элемент заполнен газом, заключенным между металлическими дисками. При достижении нужной температуры расширенный газ разъединяет диски, размыкая цепь питания. После охлаждения диски постепенно сближаются, замыкая контакты.

Жидкостные и восковые термостаты

Некоторые термостаты используют изменение состояния вещества с жидкого на газообразное. Восковые термостаты — наиболее распространенный пример, они применяются в радиаторных клапанах и других системах. При изменении температуры воск плавится, сильно расширяется и выталкивает стержень из камеры, который включает или выключает нагревательные элементы.

Электронные термостаты

В таких устройствах механические датчики заменены резисторами. При изменении нагрева их сопротивление меняется, и соответствующий сигнал подается на управляющий электронный модуль, который отключает или включает устройство. Электронные термостаты обладают рядом преимуществ:

• Безотказность в работе
• Высокая точность
• Бесшумность (отсутствие механически подвижных частей)
• Простота эксплуатации
• Возможность "запоминания" заданных значений

Термостаты, встраиваемые в обогреватели, обеспечивают оптимальную работу системы отопления, автоматически поддерживая комфортную температуру и предотвращая перерасход энергии.

Эволюция термостатов: от механических до цифровых систем

История термостатов началась задолго до появления современных систем отопления. Проследим, как эти устройства эволюционировали от простых механических систем до сложных цифровых решений, которые мы используем сегодня.

История развития термостатических устройств

Первый прототип термостата появился в начале XVII века благодаря изобретению Корнелиуса Дреббеля, который служил придворным инженером-механиком английского короля Якова I. В его термостате повышенное давление нагретого воздуха и паров спирта поднимало ртуть в U-образной трубке, которая толкала стержень, закрывающий заслонку и перекрывающий доступ воздуха к огню.

Однако настоящий прорыв в развитии термостатов произошел только в конце XIX века. Профессор Уоррен Джонсон из Висконсина в 1883 году запатентовал биметаллический спиральный термостат под названием "Электрический теле-термоскоп". Примечательно, что Джонсон создал это устройство из-за проблемы неравномерного отопления классных комнат, где он преподавал. Его термостат контролировал температуру и подавал сигнал школьному истопнику в подвал, чтобы тот регулировал интенсивность обогрева.

Практически одновременно с Джонсоном над автоматическим контролем домашнего микроклимата работал изобретатель Альберт Бутц из Миннеаполиса. В 1886 году он получил патент на "Термоэлектрическую заслонку". Впоследствии компания Бутца слилась с компанией Марка Хониуэлла, положив начало одному из промышленных гигантов в области климат-контроля — Honeywell International Inc.

Важно отметить, что в патентах Джонсона и Бутца речь шла о регулировании печного отопления. Это были первые шаги к автоматизации домашнего микроклимата, которые впоследствии привели к созданию современных систем терморегулирования.

В дальнейшем развитие термостатов продолжилось, и спрос на компактные устройства спровоцировал рост популярности термостатических моделей. Механизмы этих устройств реагировали на изменение температуры: клапан внутри открывался и закрывался из-за тепловой деформации небольшого биметаллического кольца или сильфона. Однако такие термостаты имели большое время реакции, что привело к появлению более отзывчивых механизмов, где биметаллический элемент заменили капсулой, наполненной специальной жидкостью.

Современные технологии в термостатах для обогревателей

Сегодня термостаты в современных обогревателях бывают двух основных типов: электронные и механические. Электронные термостаты более точны, при работе бесшумны и могут поддерживать температуру с минимальными расхождениями — в пределах 0,4 °C. В отличие от них, механические термостаты поддерживают температуру с большим разбросом, и во время их работы при переключении слышны характерные щелчки.

Электронные термостаты обладают значительно большей точностью регулировки по сравнению с механическими. Если у электронного термостата точность составляет ± 0,1 °C, то у механического она находится в диапазоне ± 1-3 °C. Благодаря этому электронный термостат чаще включает и отключает прибор обогрева, обеспечивая минимальные колебания температуры воздуха в помещении. За счет этого дополнительная экономия электроэнергии при использовании конвекторов с электронными термостатами может достигать 5%.

Следует учесть, что механические термостаты абсолютно устойчивы к любым колебаниям и скачкам напряжения. Если электронный термостат выдерживает без выгорания долговременное повышение напряжения до 250В и кратковременное — до 270В, то для механического термостата такое напряжение не представляет проблемы.

Особого внимания заслуживают программируемые термостаты, которые совмещают в себе таймер, функцию понижения температуры и продвинутый пользовательский интерфейс. Используя такой термостат, можно сэкономить до 10% электроэнергии в год, просто понижая температуру на 2-3 °C на 8 часов в день.

Современные программируемые термостаты имеют ряд инновационных функций:

1. Адаптивная функция — термостат самостоятельно вычисляет, когда нагрев должен быть включен, чтобы заданная пользователем температура была достигнута к нужному времени.
2. Функция контроля энергопотребления — позволяет отслеживать суммарное время работы термостата за последние 2 дня, 30 дней или за год.
3. Самодиагностика — термостат постоянно проводит проверку и при обнаружении неисправностей выдает на дисплей соответствующий код.

Наиболее передовой технологией сегодня являются умные термостаты, которые позволяют точно контролировать температуру в помещении и автоматически подстраивать её в соответствии с предпочтениями пользователей и параметрами погоды. Некоторые модели конвекторов уже поддерживают удаленное управление через мобильные приложения, что дает возможность управлять системой отопления дистанционно.

Таким образом, эволюция термостатов от простых механических устройств XVII века до современных цифровых систем с возможностью программирования и дистанционного управления демонстрирует, как технологический прогресс позволяет создавать все более эффективные и удобные решения для поддержания комфортной температуры в наших домах.

Типы термостатов в различных обогревательных приборах

В современных обогревательных системах используются различные типы термостатов, каждый из которых имеет свои уникальные характеристики и особенности применения. Разнообразие термостатических устройств позволяет подобрать оптимальное решение для любого типа обогревателя — от простых конвекторов до сложных систем отопления.

Биметаллические термостаты: принцип действия и применение

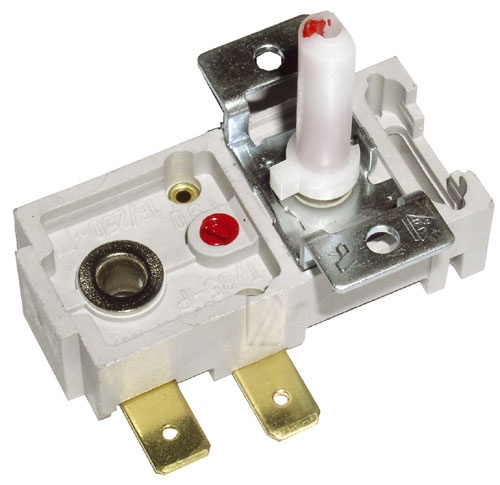

Биметаллический термостат представляет собой устройство, в котором главным элементом является пластина, состоящая из двух разных металлов. Эти металлы имеют различные коэффициенты теплового расширения, что позволяет пластине изгибаться при нагревании. Когда температура достигает установленного значения, один металл расширяется быстрее другого, изгибая пластину и размыкая электрическую цепь. При остывании пластина возвращается в исходное положение, замыкая цепь и возобновляя нагрев.

Биметаллические термостаты бывают нормально открытыми (NO) и нормально закрытыми (NC) по типу контактов. Также они делятся на предохранительные (аварийные, невозвратные) и рабочие (с автоматическим возвратом).

Несмотря на простоту конструкции, у биметаллических термостатов есть существенный недостаток — неточность срабатывания. При использовании в термошкафах, например, они не обеспечивают стабильной работы системы климат-контроля. Тем не менее, благодаря компактности и доступной цене, они широко применяются в бытовых приборах — чайниках, утюгах, кофеварках и воздушных обогревателях.

Жидкостные термостаты в масляных обогревателях

Масляные радиаторы являются популярным выбором для обогрева помещений благодаря их безопасности, функциональности и способности равномерно отапливать пространство. В таких приборах часто используются жидкостные термостаты, которые позволяют регулировать температуру нагрева и автоматически поддерживать комфортный микроклимат.

Принцип работы жидкостного термостата основан на расширении жидкости при нагревании. Устройство состоит из запечатанной камеры с жидкостью, которая при нагревании расширяется и воздействует на механизм включения/выключения. Такие термостаты отличаются большей точностью по сравнению с биметаллическими и позволяют эффективно экономить электроэнергию.

При неисправности термостата в масляном обогревателе могут возникнуть проблемы: невозможность выставить нужную температуру, перегрев корпуса или неравномерный обогрев помещения. В таких случаях необходимо заменить термопредохранитель, выбрав оригинальную запчасть для сохранения функциональности прибора.

Электронные термостаты с цифровым управлением

Электронные цифровые термостаты представляют собой более совершенные устройства, использующие электронные датчики температурного сопротивления (термопары). В отличие от механических аналогов, они обеспечивают высокую точность регулирования температуры — в пределах ±0,1°C.

Преимущества электронных термостатов включают:

• Высокую точность поддержания заданной температуры
• Стильный внешний вид с ЖК-дисплеем
• Широкий диапазон регулировок
• Бесшумную работу
• Безопасную эксплуатацию

Электронные термостаты часто оснащаются выносными датчиками, что особенно актуально для систем теплого пола. Однако стоит учитывать, что такие устройства более чувствительны к скачкам напряжения по сравнению с механическими термостатами.

Программируемые термостаты: возможности и преимущества

Программируемые термостаты — это высокотехнологичные устройства, позволяющие задавать графики работы системы отопления в зависимости от времени суток и дня недели. Такие терморегуляторы представляют собой сложную систему, которая автоматически изменяет температурные параметры согласно заданным настройкам.

Среди ключевых преимуществ программируемых термостатов особо выделяются:

• Возможность создавать графики работы (например, автоматическое включение обогрева к утру и выключение после ухода на работу)
• Интеллектуальное управление без необходимости постоянного контроля
• Значительная экономия электроэнергии (до 80% при рационально подобранных режимах)
• Функция "ранний старт" для расчета времени включения, чтобы достичь нужной температуры к заданному моменту
• Информативный интерфейс с отображением текущей температуры, времени и других параметров

Программируемые термостаты уже стали неотъемлемой частью систем "умный дом", позволяя управлять отоплением из любой точки мира через интернет. Это особенно удобно для владельцев загородных домов, которые могут дистанционно контролировать и настраивать работу системы отопления.

Таким образом, выбор типа термостата для обогревателя зависит от конкретных потребностей пользователя, особенностей помещения и бюджета. От простых биметаллических до продвинутых программируемых моделей — каждый тип термостата имеет свою область применения, обеспечивая оптимальный баланс между комфортом и энергоэффективностью.

Термостат в инфракрасном обогревателе: особенности конструкции

Инфракрасные обогреватели отличаются от других систем отопления своим принципом нагрева — они передают тепло непосредственно предметам и людям, а не воздуху. Это ключевое различие влияет на особенности конструкции и функционирования термостатов в таких устройствах.

Специфика работы термодатчика в ИК-обогревателях

Термостаты для инфракрасных обогревателей — это специализированные устройства, разработанные с учетом особенностей функционирования ИК-систем отопления. Их главная задача — автоматическое регулирование работы обогревателя для поддержания заданной температуры и экономии электроэнергии.

Принцип работы термостата в инфракрасном обогревателе основан на простом механизме: при снижении температуры ниже установленного значения происходит замыкание электрической цепи, включающее прибор; когда температура достигает заданного параметра, цепь размыкается, и обогреватель выключается. Благодаря этому механизму потолочные инфракрасные обогреватели с терморегуляторами демонстрируют впечатляющий коэффициент полезного действия — 96-98%.

В отличие от термостатов для конвекционных обогревателей, терморегуляторы для ИК-систем должны обладать более высокой точностью измерения и регулирования температуры. Это связано с тем, что инфракрасные обогреватели быстро нагреваются и остывают. Поэтому при выборе терморегулятора важно обратить внимание на его способность обеспечивать точное поддержание температурного режима.

Термостаты для инфракрасных обогревателей бывают двух основных типов:

1. Настенного крепления — монтируются на стену и подключаются к обогревателю "на разрыв" одного из проводов.
2. Розеточного типа — вилка питания обогревателя вставляется в термостат, а сам термостат подключается к розетке электросети.

Термостаты настенного типа, в свою очередь, могут быть оснащены индикацией или работать без неё. Индикация позволяет визуально контролировать работу подключенных устройств.

При выборе термостата для инфракрасного обогревателя необходимо также учитывать его расчетную мощность. Обычно этот показатель составляет 3,5 кВт, хотя встречаются модели и с меньшими параметрами входящей мощности. Если к одному терморегулятору планируется подключить несколько обогревателей, их суммарная мощность не должна превышать указанный производителем предел.

Как подключить терморегулятор к инфракрасному обогревателю правильно

Подключение терморегулятора к инфракрасному обогревателю — важный этап, от которого зависит эффективность и безопасность всей системы отопления. Процесс установки и подключения осуществляется в несколько этапов:

1. Монтаж инфракрасного обогревателя на потолок или стену
2. Установка терморегулятора на стену
3. Прокладка соединительных кабелей
4. Подключение к электрощитку с установкой автомата защиты

Для настенной установки терморегулятора существует два способа монтажа: накладной (если проводка будет открытой) и встраиваемый (если проводка скрытая). При встраиваемом монтаже терморегулятор устанавливается с использованием стандартного подрозетника, а проводка прокладывается внутри стены.

От терморегулятора до электрощита прокладывается кабель открытым способом или внутри стены. В электрощите необходимо установить автоматический выключатель, обычно достаточно устройства на 16А.

При размещении термостата следует соблюдать важное правило: устанавливать его на внутренней стене, вдали от источников тепла, окон и дверей. Такое расположение предотвращает неправильные измерения температуры и обеспечивает более точное регулирование.

Если у вас нет опыта работы с электрическими устройствами, лучше доверить установку терморегулятора профессионалам. Неправильное подключение может привести к неисправности оборудования или даже возгоранию. Кроме того, терморегулятор отрицательно реагирует на яркий свет и влагу, что может повлиять на его работу и сократить срок службы.

После подключения важно правильно настроить терморегулятор согласно инструкции производителя и своим предпочтениям. Регулярное обслуживание, включающее проверку контактов и очистку от пыли, поможет обеспечить долгую и надежную работу всей системы.

Использование терморегулятора с инфракрасным обогревателем дает заметные преимущества: экономию электроэнергии, повышение комфорта за счет автоматического поддержания заданной температуры, а также увеличение срока службы оборудования благодаря оптимизации его работы.

Технические характеристики термостатов для обогревателей

При выборе термостата для обогревателя технические характеристики играют решающую роль, определяя эффективность, безопасность и долговечность всей системы отопления. Знание ключевых параметров поможет вам подобрать устройство, идеально соответствующее вашим потребностям.

Диапазон рабочих температур и точность измерений

Термостаты классифицируются по диапазону рабочих температур на три основные категории:

• Термостаты высоких температур (300—1200 °C)
• Термостаты средних температур (60—500 °C)
• Термостаты низких температур (менее −60 °C) — криостаты

Для бытовых обогревателей наиболее распространены термостаты с диапазоном от комнатной температуры до +100°C или +200°C. Существуют также модели, способные работать в расширенном диапазоне от -50°C до +200°C, что особенно актуально для регионов с суровым климатом.

Точность поддержания температуры — один из важнейших параметров термостата. По этому показателю устройства можно разделить на несколько категорий:

• 5—10 градусов (достигается за счет естественной конвекции, без перемешивания)
• 1—2 градуса (обычная точность для воздушных термостатов)
• 0,1 градуса (высокая точность для воздушных, средняя для жидкостных термостатов)
• 0,01 градуса (преимущественно в жидкостных термостатах специальной конструкции)

В бытовых приборах электронные термостаты обеспечивают точность поддержания температуры ±0,03°С, что значительно превосходит показатели механических аналогов, работающих с погрешностью ±0,5°С.

Мощность и максимальный ток коммутации

Мощность термостата — критически важный параметр, который должен соответствовать или превышать мощность обогревателя. В современных моделях встречаются следующие типичные значения:

• 2,0 кВт — стандартная мощность для большинства бытовых термостатов
• 2,6 кВт — повышенная мощность для более требовательных систем

Максимальный ток коммутации определяет, какую нагрузку способен выдержать термостат. Этот параметр обычно варьируется от 10А до 16А:

• 10А — типичное значение для термостатов, используемых в распределительных шкафах
• 13А — максимальный пусковой ток некоторых моделей
• 16А — повышенное значение для высоконагруженных систем

При выборе необходимо учитывать, что номинальная мощность термостата должна соответствовать оборудованию, которым необходимо управлять, и ни в коем случае не превышать его несущую способность. Это предотвращает перегрузку, короткое замыкание и другие опасности.

Степень защиты и безопасность использования

Степень защиты IP (Internal Protection) указывает на защищенность устройства от попадания пыли и влаги. Маркировка состоит из двух цифр: первая показывает защиту от прикосновения к токоведущим частям, вторая — степень защищенности от влаги.

Наиболее распространенные классы защиты термостатов:

• IP20 — защита от попадания посторонних предметов (не более 12 мм), защита от влаги отсутствует. Такие термостаты нельзя устанавливать в ванной комнате
• IP21 — защита от попадания посторонних предметов и минимальная защита от влаги, подходит для влажных помещений
• IP22 — защита от предметов менее 12 мм и капель сверху, можно использовать в ванных комнатах
• IP44 — рекомендуется для помещений со сложными условиями, например, мойках или производственных помещениях
• IP65 — высокий уровень защиты, применяется во взрывозащищенных термостатах

Помимо защиты от влаги, современные термостаты оснащаются комплексными системами безопасности:

• Температурное защитное выключение, предотвращающее перегрев
• Автоматический повторный запуск после аварийного отключения
• Защита от перегрузок, продлевающая срок службы оборудования

Срок непрерывной работы качественных термостатов составляет не менее 20 000 часов без изменения электронных характеристик. Для обеспечения такой долговечности производители рекомендуют проводить периодические осмотры: проверять провода на предмет ослабления, осматривать защитные трубки и клеммы.

Кроме того, необходимо учитывать диапазон допустимых рабочих температур окружающей среды. Для большинства моделей он составляет от -30°C до +70°C, а температура хранения может варьироваться от -45°C до +80°C.

Инженерный анализ эффективности различных типов термостатов

Проанализировав различные типы термостатов для обогревателей, можно выявить ключевые различия в их функциональных характеристиках. При правильном подборе термостата вы получаете не только комфортную температуру в помещении, но и существенную экономию энергоресурсов.

Сравнение точности регулировки температуры

Точность регулировки температуры — один из важнейших параметров, определяющих эффективность термостата. Электронные термостаты демонстрируют значительно более высокую точность по сравнению с механическими. Если механические поддерживают температуру с погрешностью ± 1-3°C, то электронные обеспечивают точность до ± 0,1°C. Некоторые современные модели способны достичь впечатляющей точности ± 0,03°C.

Биметаллические термостаты, несмотря на простоту конструкции, имеют существенный недостаток — нестабильное срабатывание, что делает их неподходящими для систем, требующих точного климат-контроля. В противоположность им, термостаты с ПИД-регуляторами (пропорционально-интегрально-дифференцирующими) обеспечивают точность поддержания температуры в пределах ± 0,5°C.

Дифференциальные термостаты специализируются на поддержании разницы температур между двумя объектами, автоматически регулируя систему отопления или охлаждения для сохранения заданного дифференциала. Это особенно актуально для сложных инженерных систем с несколькими температурными зонами.

Энергоэффективность разных типов термостатов

Внедрение термостатов в системы отопления позволяет значительно снизить энергопотребление. Использование программируемых термостатов может сократить расход энергии до 10% в год только за счет снижения температуры на 2-3°C в течение 8 часов ежедневно.

Смарт-термостаты повышают эффективность за счет геозонирования (регулировки температуры в зависимости от местоположения), использования алгоритмов машинного обучения и получения метеоданных в реальном времени. Благодаря этим технологиям они оптимизируют работу систем отопления и охлаждения, создавая дополнительную экономию энергоресурсов.

Точное срабатывание термостата KST (термостат мгновенного действия) и его быстрая реакция на изменения температуры способствуют экономии энергии, минимизируя время работы системы в активном режиме. Функция регулировки перепада температур позволяет избежать частых циклов включения/выключения, предотвращая ненужное потребление энергии.

В термосмесителях экономия воды может достигать 20-25%. Термостатические смесители безопасны и удобны, что делает их все более популярными, постепенно вытесняя обычные смесители.

Срок службы и надежность термостатических систем

Гарантийный срок на термостаты у большинства производителей составляет около 5 лет, однако фактический срок службы может быть ниже. Основная причина выхода из строя — плохое качество воды, когда микрочастицы, накипь и примеси забивают фильтры и нарушают работу устройства.

Срок непрерывной работы качественных термостатов достигает 20 000 часов без изменения электронных характеристик. Важно отметить, что для систем отопления, как и для радиаторов, срок эксплуатации напрямую зависит от условий работы и обслуживания.

Для обеспечения максимального срока службы термостатов необходимо:

• соблюдать правила монтажа, рекомендованные производителем
• использовать подготовленную воду в системе
• периодически проверять контакты, осматривать защитные трубки и клеммы

Электронные термостаты имеют недостаток — уязвимость к скачкам напряжения. В отличие от них, механические модели абсолютно устойчивы к колебаниям в электросети и без проблем выдерживают напряжение до 270В.

Таким образом, при выборе типа термостата следует учитывать не только его технические характеристики, но и особенности эксплуатации, потенциальные проблемы и требования к обслуживанию. Оптимальное решение позволит максимально эффективно использовать систему отопления и существенно сэкономить на затратах энергии.

Термостатические клапаны в системах отопления: принцип работы

Термостатические клапаны стали неотъемлемой частью современных систем отопления благодаря их способности оптимизировать потребление энергии и обеспечивать комфортную температуру в помещении. В отличие от обычных термостатов, эти устройства устанавливаются непосредственно на радиаторы и регулируют поток теплоносителя на уровне каждого отопительного прибора.

Устройство термостатического клапана

Термостатический клапан состоит из двух основных элементов: собственно клапана (исполнительного механизма) и термостатической головки (управляющего элемента). Клапан заключен в полый корпус, внутри которого расположен подвижный шток с уплотнителем, герметично перекрывающий седло клапана.

Термостатическая головка содержит сильфон — запечатанную камеру, заполненную термочувствительным веществом. В зависимости от типа клапана, это может быть:

• Газ — обеспечивает наиболее быструю реакцию на изменение температуры и считается более точным и надежным
• Жидкость — срабатывает несколько медленнее газовых, но отличается высокой точностью передачи внутреннего давления сильфона на шток
• Твердое вещество — используется в специализированных системах с особыми требованиями

Герметичность штока обеспечивают две прокладки O-ring из EPDM пероксидной полимеризации, а герметичность затвора гарантирует кольцевая прокладка O-ring. Такая конструкция обеспечивает надежную работу даже при высоких нагрузках.

По способу установки термостатические клапаны делятся на прямые, угловые и осевые, а по назначению — на смесительные и балансировочные. Смесительные клапаны используются, например, в системах теплых полов, где они смешивают горячий и холодный потоки для обеспечения оптимальной температуры.

Принцип работы автоматического термостатического клапана основан на следующей схеме: при изменении температуры воздуха срабатывает чувствительный элемент в термостатической головке. Вещество внутри сильфона расширяется и давит на нажимной шток, который поднимается или опускается, регулируя поток теплоносителя через радиатор.

Когда температура в помещении повышается, чувствительный элемент расширяется и перекрывает проходное отверстие клапана, уменьшая поступление теплоносителя в радиатор. При понижении температуры происходит обратный процесс, и отопительный прибор снова начинает активно обогревать помещение.

Регулировка термостатического клапана для оптимальной работы

Температурная шкала радиаторного терморегулятора обычно имеет диапазон настройки от 5-7 до 26-28 градусов. На термостатическом клапане часто обозначены риски N и цифры, которые соответствуют определенным температурным значениям.

Для правильной установки и настройки термостатического клапана следует:

1. Снять колпачок ручного управления, вращая его против часовой стрелки
2. На термостатической головке установить максимальную комнатную температуру (обычно цифра "5")
3. Установить термостатическую головку на клапан в положение, удобное для обзора
4. Затянуть до упора металлическую рифленую накидную гайку термостатической головки

Важно отметить, что термостатический клапан и термостатическая головка должны быть строго одного производителя для обеспечения совместимости и корректной работы.

При проектировании систем отопления с термостатическими клапанами необходимо учитывать их пропускную способность Kv — расход воды, который способен пропустить клапан при перепаде давления в 1 бар. Зная пропускную способность и расход воды, можно определить потерю давления по формуле: ΔP к = (V / K v)² · 100 кПа.

Максимальный перепад давления на клапане — еще один важный параметр, определяющий его регулировочные характеристики. У большинства радиаторных термостатических клапанов этот показатель составляет 20 кПа. При превышении максимального перепада давления клапан может создавать недопустимый шум и его характеристики будут отличаться от паспортных.

Использование термостатических клапанов в системах отопления обеспечивает комфортную температуру в помещении и помогает сэкономить до 20% энергии. Это делает их незаменимым элементом современных энергоэффективных систем отопления.

Диагностика и устранение неисправностей термостатов

Неполадки термостата могут привести к серьезным проблемам с обогревателем. Своевременное выявление признаков неисправности поможет предотвратить серьезные повреждения и дорогостоящий ремонт. Итак, как определить, что термостат работает неправильно, и что делать в этом случае?

Признаки неисправности термостата в обогревателе

Существует два основных типа неисправности термостата: заклинивание в открытом или закрытом положении. Каждый тип имеет характерные признаки, позволяющие их идентифицировать:

Если термостат заклинил в закрытом положении:

• Двигатель начинает перегреваться после нескольких километров пути
• Стрелка температуры быстро поднимается в красную зону
• Нижний патрубок остается холодным при прогретом моторе
• Прибор может закипеть даже в небольшой мороз

При заклинивании в открытом положении:

• Увеличенный расход топлива при коротких поездках
• Проблемы с обогревом салона при низких температурах
• Нижний патрубок становится теплым сразу после начала прогрева
• Стрелка температуры резко падает при наборе скорости и поднимается при остановке

Алгоритм проверки работоспособности термостата

Проверить исправность термостата можно даже без его демонтажа, выполнив следующие действия:

1. Запустите двигатель и дайте ему поработать 2-3 минуты на холостом ходу.
2. Проверьте на ощупь патрубок, идущий к радиатору (изначально он должен быть холодным).
3. Когда температура достигнет рабочих значений (обычно около 90°C), потрогайте патрубок снова.
4. Если термостат исправен, патрубок станет горячим, что свидетельствует об открытии клапана.
5. Если патрубок остается холодным, термостат, вероятно, заклинил в закрытом положении.

Для проверки демонтированного термостата можно использовать домашний метод: опустите устройство в кастрюлю с кипятком на несколько секунд. Исправный термостат должен открыть клапан, что будет хорошо видно по перемещению штока.

Типичные поломки и способы их устранения

Основные причины выхода термостата из строя:

• Коррозия внутри радиатора
• Некачественный или старый антифриз
• Амортизация вещества-наполнителя
• Засорение узла отслоившимися частицами накипи или ржавчины

При выявлении проблем с термостатом следует:

• Для домашних обогревателей: заменить термостат, выбрав оригинальную запчасть для сохранения функциональности
• Для автомобильных систем: при перегреве с закрытым термостатом — заменить устройство
• При частичном открытии/закрытии клапана — проверить давление в системе и уровень охлаждающей жидкости

Помните, что неисправный термостат требует замены — он не подлежит восстановлению. Процедура замены не требует значительных затрат и в большинстве случаев может быть выполнена самостоятельно.

Заключение

Термостаты стали незаменимым элементом современных систем отопления, значительно повышая их эффективность и комфорт использования. Развитие технологий позволило создать широкий спектр термостатических устройств — от простых биметаллических до сложных программируемых систем с возможностью удаленного управления.

Безусловно, правильный выбор термостата напрямую влияет на эффективность работы обогревателя. Электронные термостаты демонстрируют впечатляющую точность регулировки температуры до ±0,1°C, тогда как механические модели отличаются повышенной устойчивостью к перепадам напряжения.

Следовательно, при выборе термостата необходимо учитывать несколько ключевых факторов:

• Тип обогревателя и его мощность
• Требуемую точность поддержания температуры
• Условия эксплуатации устройства
• Необходимость дополнительных функций

Таким образом, грамотный подход к выбору, установке и обслуживанию термостата позволяет существенно сократить расходы на отопление, обеспечивая при этом комфортную температуру в помещении. Регулярная диагностика и своевременное устранение неисправностей гарантируют длительную и надежную работу термостатической системы.
